Remplacement de tuyauteries d’acide sulfurique

  • Client : BENEO ORAFTI

Date de réalisation :

2022 et 2023

La société BENEO ORAFTI a fait appel à nos services pour un projet de remplacement de tuyauteries d’acide sulfurique. Les travaux consistent à remplacer environ 575 mètres de tuyauteries existantes de diamètres DN50, DN65, DN80 et DN100, en utilisant des matériaux de qualité tels que l’inox 316L et l’URANUS 904L.

Notre équipe a fait appel à un laboratoire spécialisé afin de confirmer les qualités des matériaux, pour résister aux conditions de services (températures, pressions, et concentrations en acide).

Pour mener à bien ce projet, nous avons effectué des relevés détaillés sur site de l’installation existante, ainsi qu’un scan 3D complet des tuyauteries à remplacer. Ces étapes ont permis de faciliter la conception des plans et des métrés nécessaires.

Nous avons également défini un nouveau routing pour certaines tuyauteries, permettant le montage des nouvelles lignes sans démontage des lignes existantes, garantissant ainsi un temps d’arrêt limité lors du basculement des anciennes vers les nouvelles lignes.

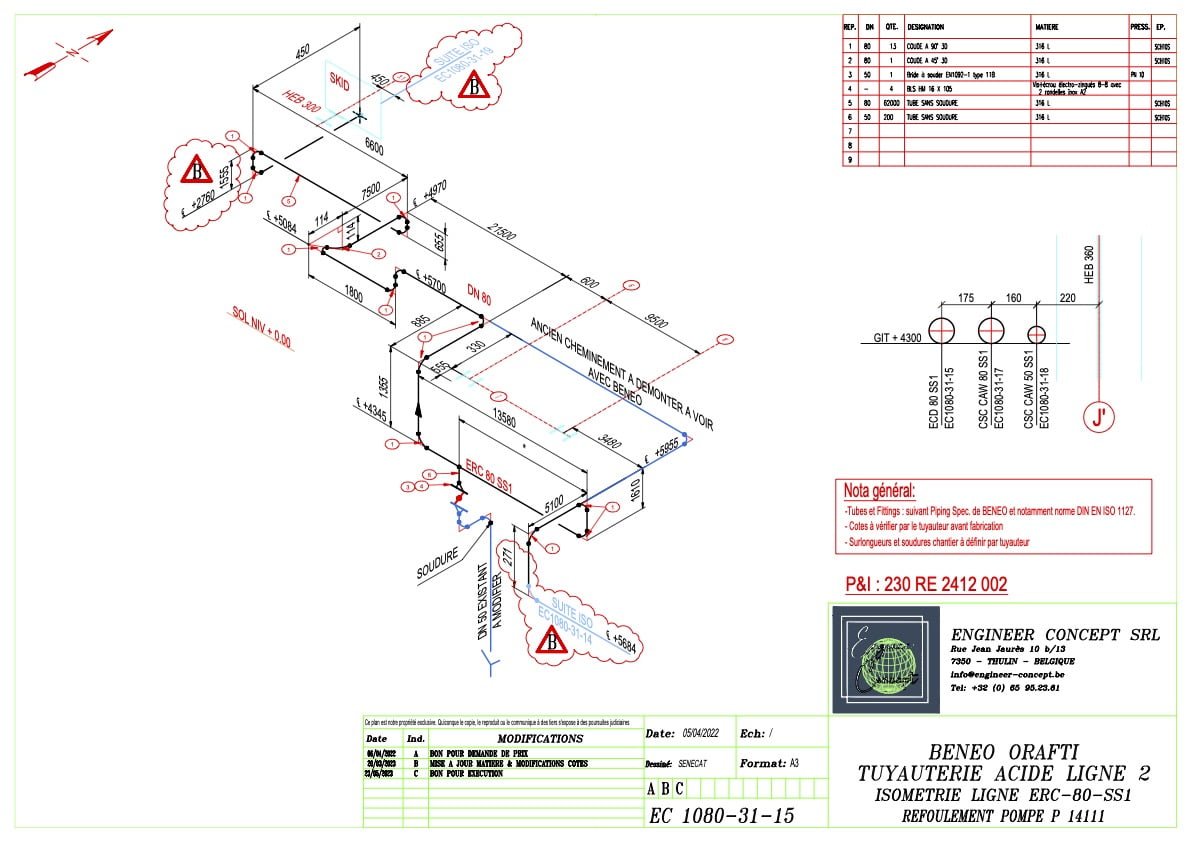

Nos services comprennent la réalisation des plans de détails des nouvelles tuyauteries, y compris les tracés isométriques, ainsi que la conception des supports nécessaires à leur installation. De plus, nous avons établi un tableau de métré général et une estimation budgétaire pour le projet en amont des réalisations.

Tout au long du projet, un suivi régulier des réalisations a été assuré sur site, permettant ainsi de vérifier la conformité des travaux par rapport aux plans et aux normes techniques en vigueur.

Enfin, pour la constitution d’un dossier AS BUILT, nos plans ont été mis à jour. Cela permet une documentation complète et précise des travaux réalisés.
